Назначение

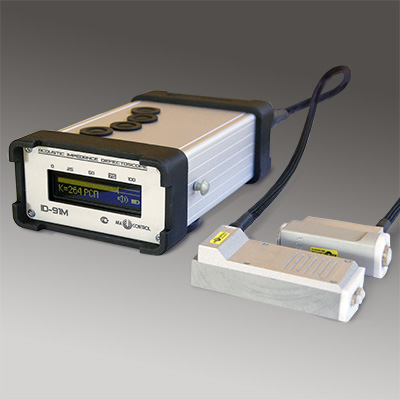

Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях и в изделиях из композиционных материалов, применяемых в авиастроении. Дефектоскоп является прибором индикаторного типа.

Области применения:

авиастроение; организации, эксплуатирующие летательные аппараты; космическая отрасль

Базовый комплект поставки

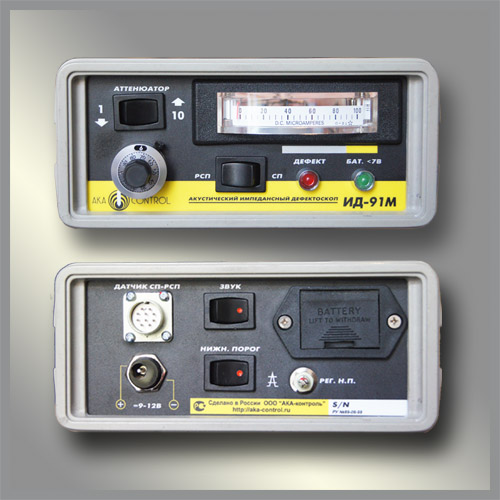

  • **Электронный блок

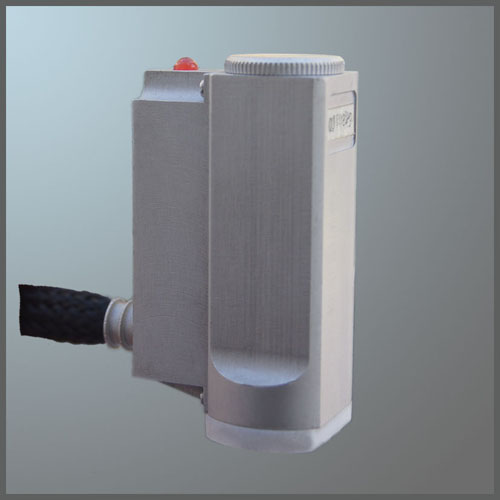

  • Преобразователь совмещенный СП 1шт.

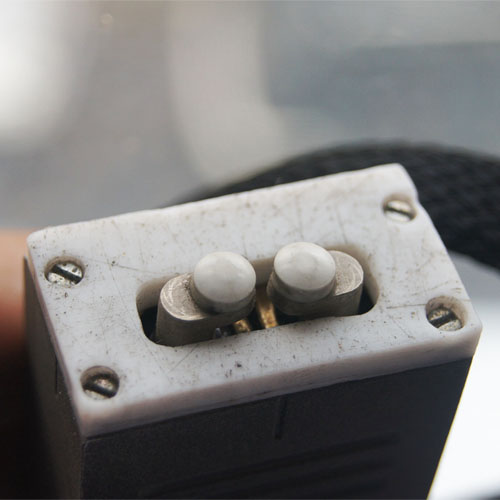

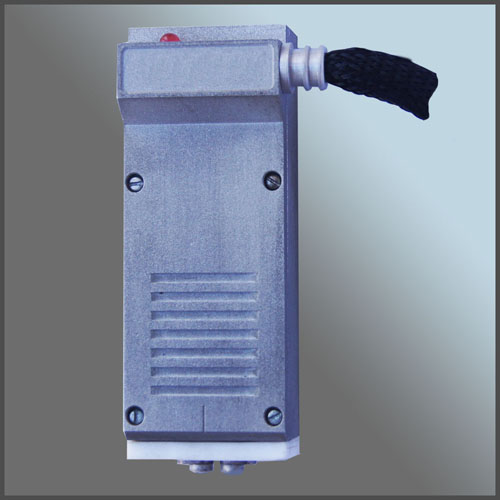

  • Преобразователь раздельно-совмещенный РСП 1шт.
  • **Блок питания сетевой

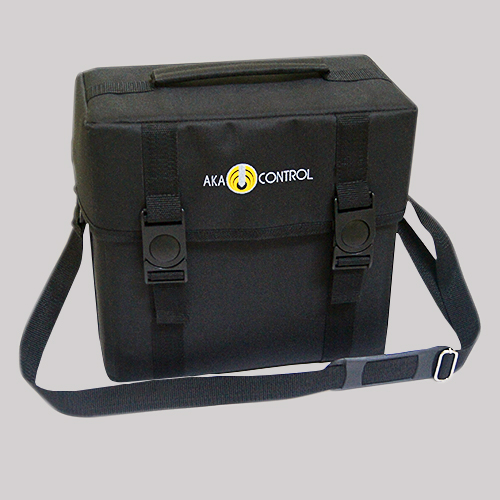

  • **Сумка с логотипом фирмы
  • **Руководство по эксплуатации (паспорт)
  • **Батарея питания 9В- 1шт.

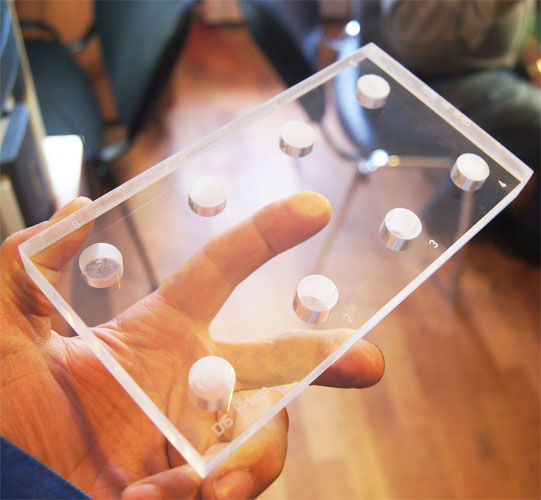

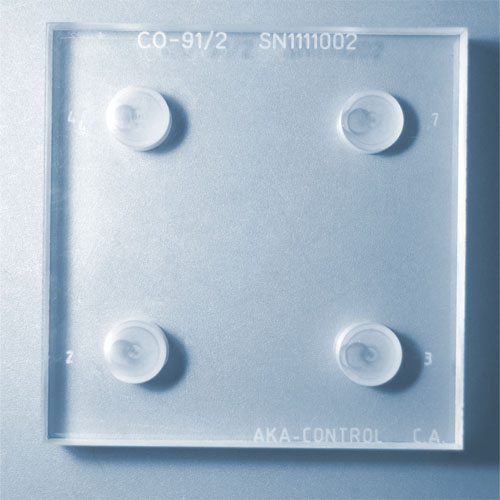

  • Стадартный образец СО-91-2 1шт.
  • Свидетельство о калибровке 1шт.
  • ** - подлежат заменене в новой версии исполнения.

Факторы, ограничивающие область применения дефектоскопа

  • низкие (менее 1 ГПА) модули упругости наружного слоя контролируемого изделия;
  • вибрация контролируемого изделия;
  • залегание дефекта на глубине более половины толщины сплошного слоя;
  • шероховатость поверхности Rz > 30мкм;
  • “залипание” дефекта, т.е. полное прилегание слоев при отсутствии сцепления между ними.

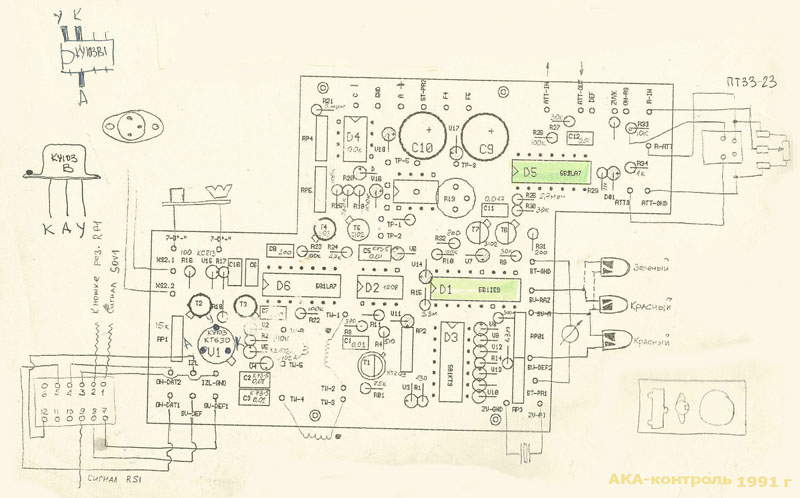

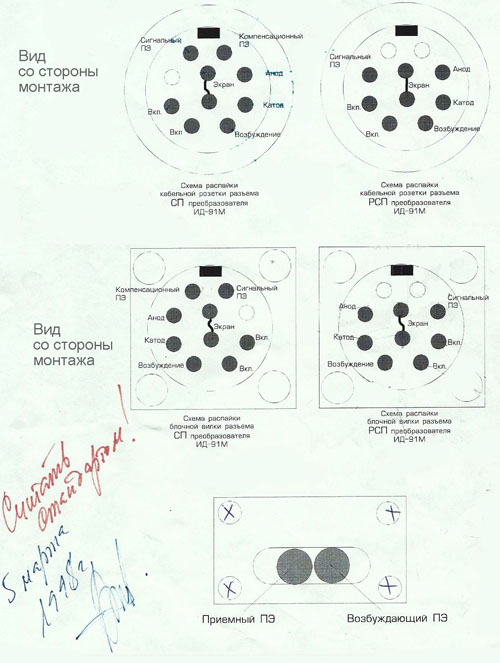

Галерея


Особенности:

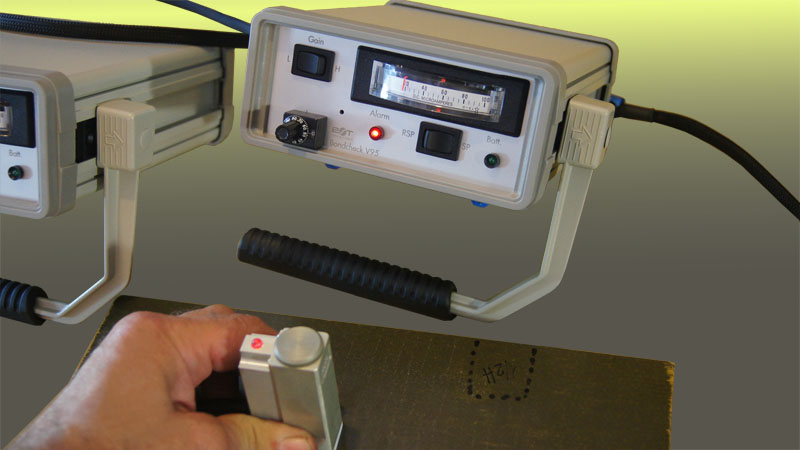

Дефектоскоп является портативным прибором, предназначенным для ручного контроля в цеховых и лабораторных условиях, а также в тех случаях эксплуатации, когда климатические условия не препятствуют его применению.

Принцип действия:

Дефектоскоп реализует импульсный вариант импедансного метода, разработанного российским ученым Ю.В.Ланге.
Уровень сигнала, отображаемый на индикаторе дефектоскопа, пропорционален механическому импедансу объекта контроля в точке установки преобразователя. Ввод и прием акустических колебаний осуществляется посредством сухого контакта преобразователя с объектом контроля.

Технические характеристики.

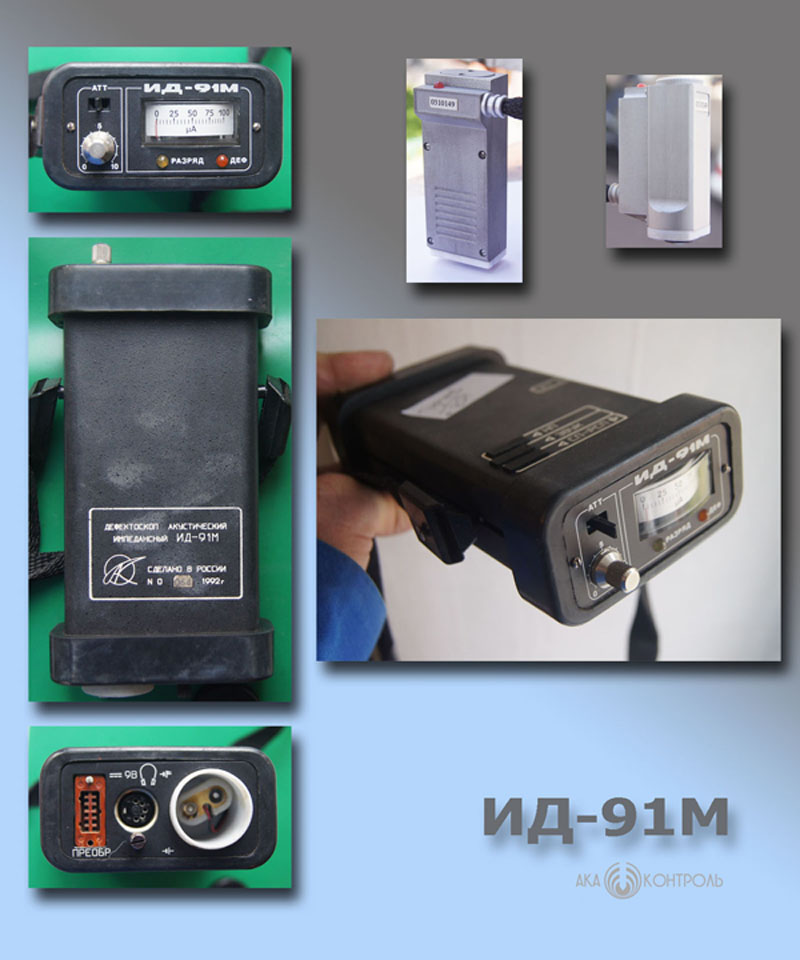

Отличия версии исполнения 3.0 от предыдущей версии В1.4 >>

Тип преобразователя СП РСП

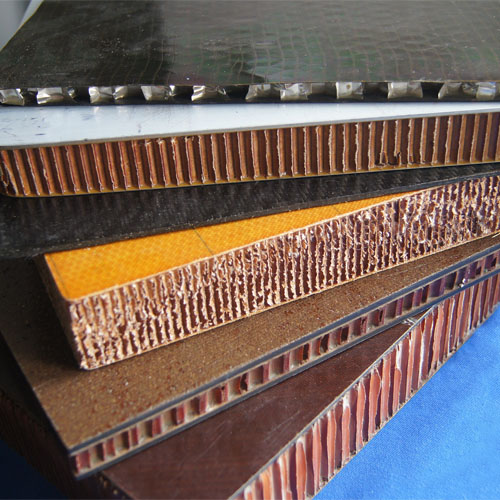

Контролируемый материал* сотовые конструкции сплошной пластик
Минимальный размер выявляемого дефекта 5mm 8mm
Минимальная толщина обшивки 0.5мм 0.8мм
Минимальный радиус кривизны выпуклой (вогнутой) поверхности 6(20)мм 6(20)мм
Краевой эффект ( диаметр минимальной зоны контроля 20мм 50мм
Питание напряжениe питания 7,5-12 В (тип 6F22, Крона)
Световая и звуковая индикация дефекта есть
Габариты электронного блока 160 х 74 х 200 мм
Габариты преобразователей 67 х 28 х 45 мм 100 х 32 х 22 мм
Диапазон рабочих температур -10…+40 °C
Масса электронного блока 0,5 кг
Порог срабатывания сигнализации о дефекте 75  (для некоторых исполнений 60)
Максимальная скорость сканирования для конструкций с шероховатостью контролируемой поверхности Rz<30 0,10м/с
*-Общая рекомендация

Отличить наш прибор от встречающихся подделок можно по ряду признаков здесь >>
