Методика проверки чувствительности преобразователей дефектоскопа ИД-91М v1.4.

22

Для проверки чувствительности используется стандартный образец СО-91/2 или СО-91.
Установить переключатель аттенюатора в положение 1(Lo). Ручку плавной регулировки аттенюатора установить в крайнее правое (по часовой стрелке) положение.

Подключить к электронному блоку прибора преобразователь СП.
Установить преобразователь в центре искусственного дефекта 2.
Стрелка индикатора должна находиться в пределах 50-60 ед.

Подключить преобразователь РСП.
Установить преобразователь в центре искусственного дефекта 3.
Стрелка индикатора должна находиться в пределах 40-60 ед.
Установить преобразователь в центре искусственного дефекта 4.
Стрелка индикатора должна находиться в пределах 30-40 ед.
Указанные значения индикатора свидетельствуют о правильности настройки прибора, а также о надлежащем качестве преобразователей.

Замена литий-ионного аккумулятора дефектоскопа ИД-91М V3.

Замену литий-ионного аккумулятора производят при выходе из строя, значительной потере емкости или замене на более емкий по характеристике аккумулятор. Для замены необходимо выключить прибор (пункт меню Выключение прибора), отвернуть четыре угловых винта на задней панели, снять противоударную резиновую обечайку,ослабить распорный винт батарейного отсека (см. фото), выдвинуть плату батарейного отсека, заменить аккумулятор, СОБЛЮДАЯ ПОЛЯРНОСТЬ! Пишем...

Контакты включения

В версии дефектоскопа v3 обеспечивают включение прибора, управляют переключением отображения экрана ( уровень сигнала - коэффициент усиления), при замыканиии блокируют таймер автоматического отключения дефектоскопа. Пользователю допускается самостоятельно проводить профилактические и ремонтные работы, связанные с работоспособностью контактов включения.

Ремонт своими силами

Цель данного раздела помочь эксплуатирующей организации восстановить работоспособность дефектоскопа ИД-91М, не прибегая к услугам производителя и его сервисного центра.

Наиболее часто встречающаяся неисправность (95 % случаев) - это обрыв – замыкание проводов в разъеме датчика и в месте заделки кабеля в корпусе датчика. Неисправность электронного блока - крайне редкое событие

Износ наконечников совмещенного и раздельно-совмещенного датчиков в результате интенсивной и продолжительной эксплуатации прибора приводит к повышению уровня фриционных шумов и, как следствие, к снижению достоверности контроля. Размер площадки износа наконечника совмещенного преобразователя не должен превышать 3 мм, раздельно-совмещенного преобразователя-2 мм.
Для восстановления формы наконечника необходимо использовать алмазный абразивный инструмент с последующей шлифовкой доводочной пастой. Форма наконечников после восстановления должна быть приближена к сферической , без следов обработки и наличия граней.

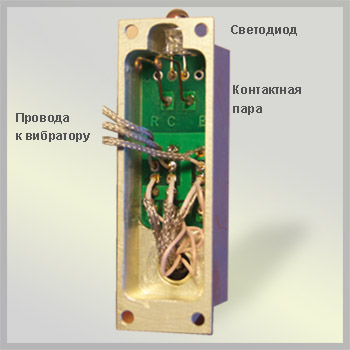

Износ контактной группы расположенной в датчике.



Рис.1


inner1

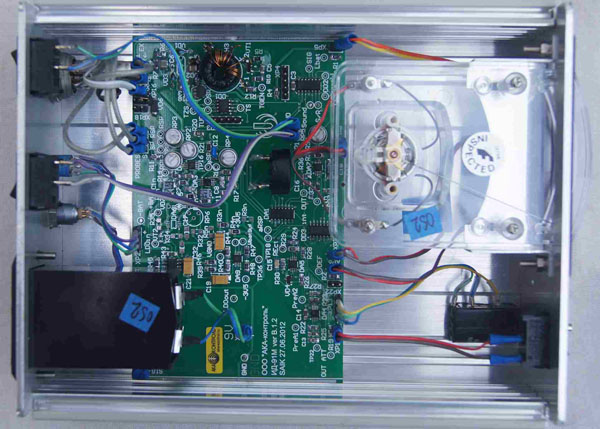

Рис.2 Вид электронной платы (Версия 1.2)ИД-91М.
Период выпуска с 2011 по 2013 гг.

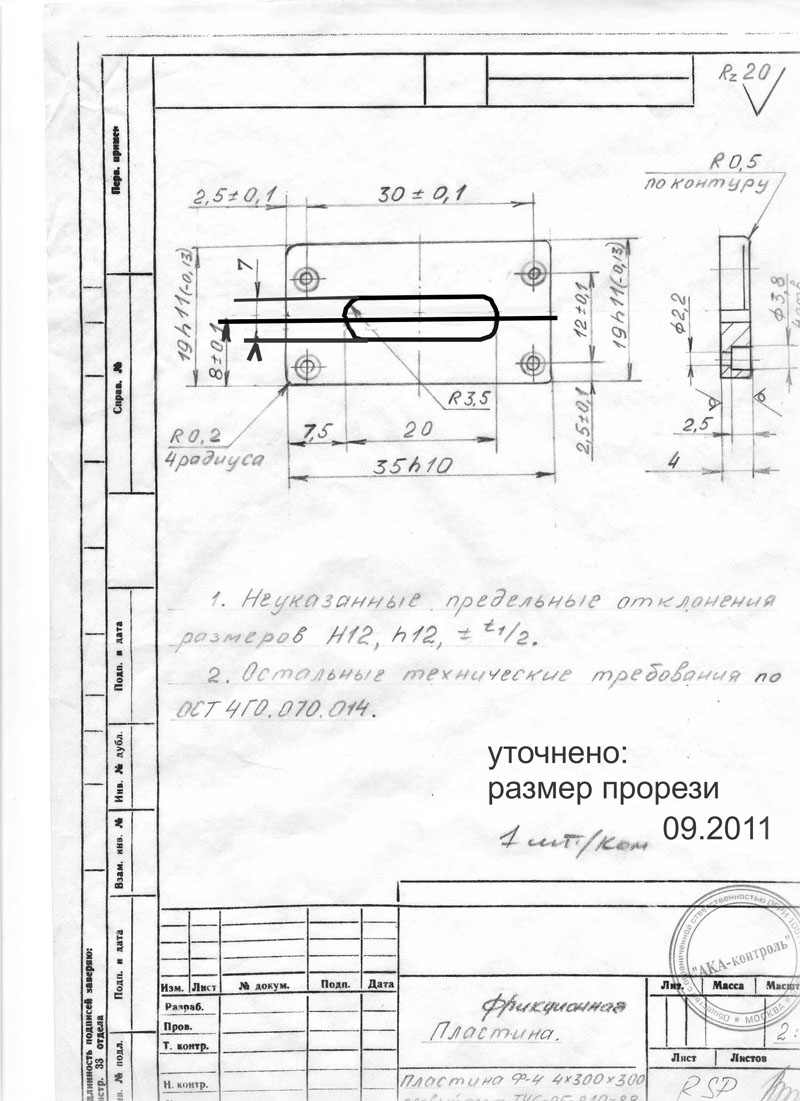

Рис.3 Чертеж фрикционной накладки РСП

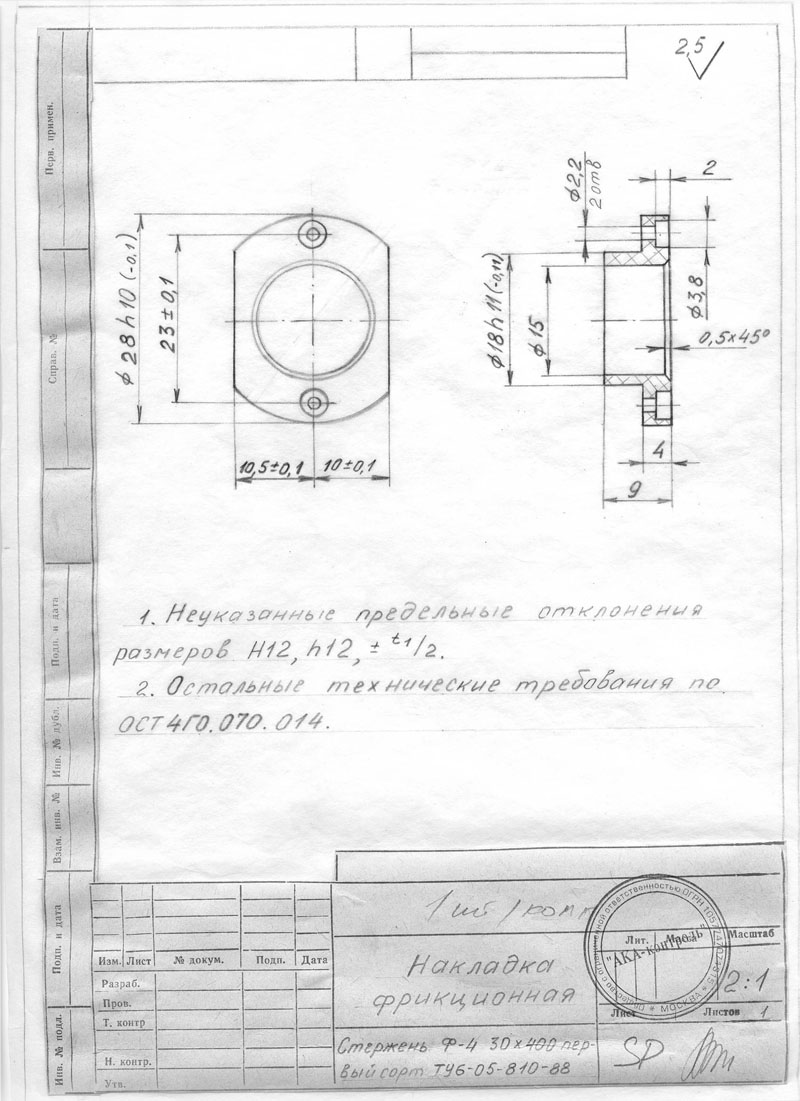

Рис.4 Чертеж фрикционной накладки СП
схема принц.

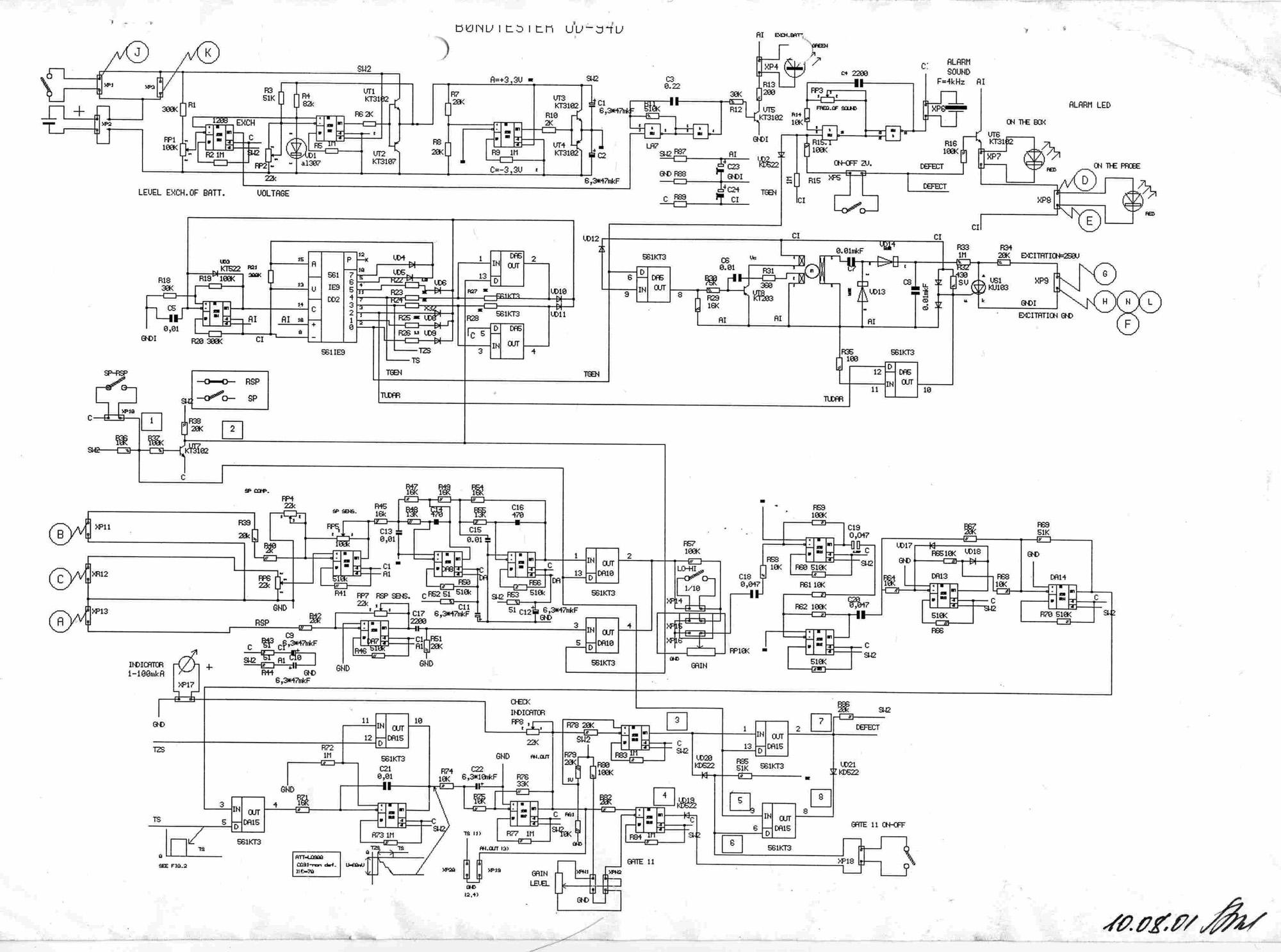

Рис.5 Схема электрическая принципиальная прибора версии UD-94
Данная схема явилась переходной к схеме, используемой позже и вплоть до 2011 года.
Ее основное отличие в схеме источника питания.
схема принц.

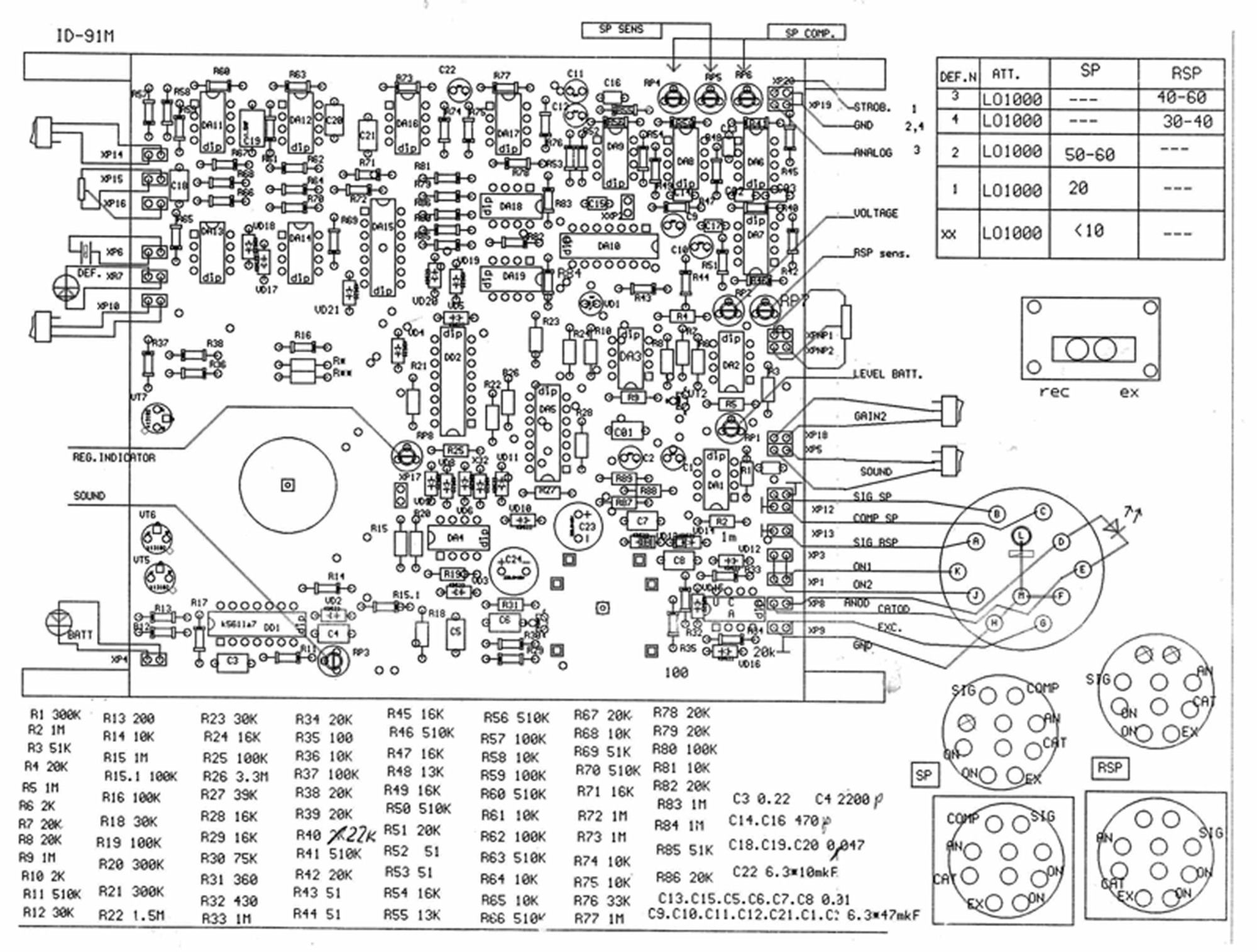

Рис.6 Схема электрическая монтажная.
Соответствует монтажу приборов, выпущенных в период 1994 -2011 годы
настройка

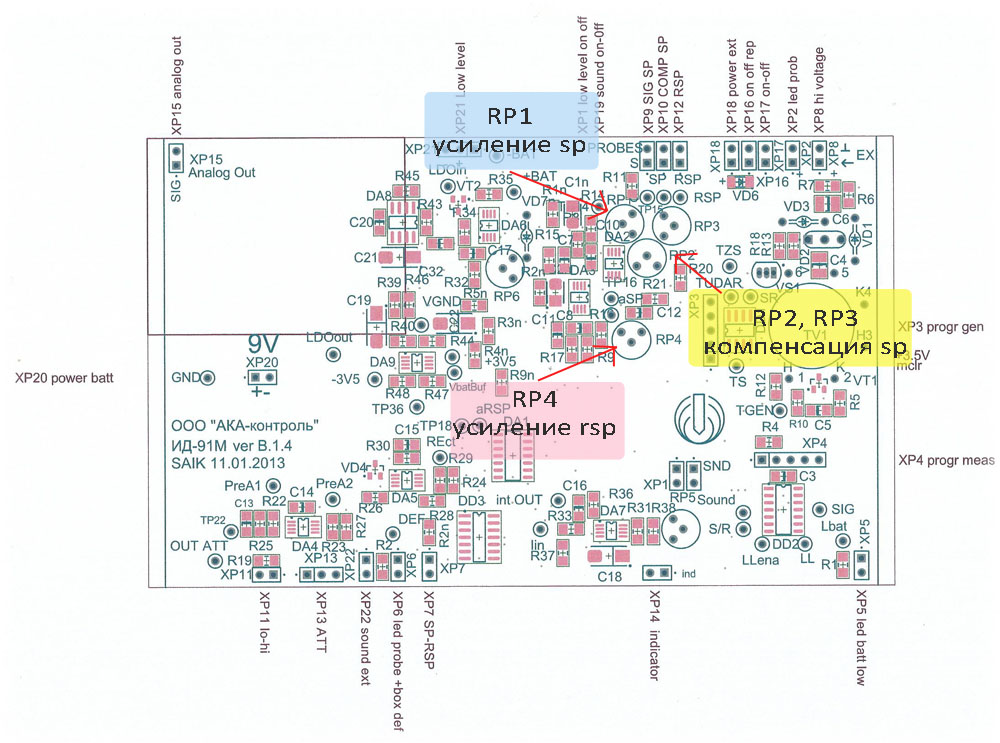

Рис.7 Резисторы для подстройки усиления и компенсации преобразователей.
Платы B12, B14
