ИД-91М® Глобальная модернизация: Версия 3.0
Главные особенности новой версии:
| 1. Резиновые противоударные протекторы электронного блока. |
| 2. USB разъем для приёма передачи данных и для зарядки аккумулятора . |
| 3. Резиновые мембранные кнопки управления с тактильным эффектом. |
| 4. Функция автоматической настройки. |
| 5. Встроенная память параметров калибровки преобразователя |
| 6. Линейный графический индикатор уровня сигнала с визуальным эффектом аналогового стрелочного индикатора. |
| 7. Функция пользовательского обновления программного обеспечения через USB порт. |
| 8. Защита программного обеспечения от изменений и копирования. |
| 9. Функция измерения локальной гибкости объекта контроля. Подробнее>> |
Версии прошивок программного обеспечения ИД-91М v3.
Ошибки в ПО устраняются силами производителя.
Устранение ошибок является естественным процессом совершенствования прибора.
Владелец дефектоскопа, обнаруживший ошибку в программном обеспечении,
получает сертификат на один год дополнительной гарантии на дефектоскоп.
v3.8.8 устранена ошибка звука-добавлен звук разряда акк.
v3.8.9 устранена ошибка управления зарядом аккумулятора-защита от преразряда
v3.8.10 устранена ошибка в управлении интегратором-переполнение
Основные отличия версии исполнения 3.0. от версии В1.4
| Версия исполнения | Версия В1.4 | Версия 3.0 |
| Тип индикатора | Стрелочный электромагнитный | Графический индикатор (OLED) с регулируемой яркостью |
| Настройка | Ручная | Ручная и автоматическая |
| Программное обеспечение | не предусмотрено | "AKAsoft-ID"- обеспечивает двунаправленную передачу данных для автоматизированных систем контроля, "AKA-bootloader"- удаленное обновление версий прошивок программного обеспечения ***. |
| Сохранение настроек | Нет | Да |
| Взаимозаменяемость однотипных датчиков | Требуется аналоговая подстройка внутри электронного блока при смене преобразователя на однотипный | Датчик содержит энергонезависимую память, хранящую параметры подстройки |
| Питание | напряжениe питания 7,5-12 В (тип 6F22, Крона) | напряжениe зарядного устройства +5 В. (встроенный литий-ионный аккумулятор 18650. Зарядка через USB порт) |
| Световая и звуковая индикация дефекта | есть | |
| Время непрерывной работы от новой батареи | до 20 часов | до 100 часов (зависит от количества ячеек аккумулятора). Количество ячеек от 1 до 4. |
| Габариты корпуса электронного блока | 200 х 160 х 67 мм | 187 х 111 х 63 мм |
| Диапазон рабочих температур | -10…+40 °C | |
| Масса электронного блока | 0,5 кг | |
| Порог срабатывания сигнализации о дефекте | 75 | |
| Максимальная скорость сканирования для конструкций с шероховатостью контролируемой поверхности Rz<30 | 0,10м/с | |
| Совместимость преобразователй для различных версий исполнения | полная | |
| Способ приклейки наконечника РСП преобоазователя | одной гранью | двумя гранями |
| *** Одной из главных особенностей дефектоскопа ИД-91М В3 (ID-91M V3) является функция удаленного обновления программного обеспечения. Это означает то, что владелец прибора самостоятельно сможет поменять версию программного обеспечения в случае, если мы порекомендуем это сделать с целью устранения программной ошибки или в случае, если производитель внесет улучшения в програму или изменения, требуемые пользователем. Все обновления, кроме кроме инициируемых пользователем для собственных нужд, являются бесплатными. Файл обновления пользователь получает через интернет. Для перепрошивки процессора дефектоскопа ИД-91М v3 используется утилита для перезаписи AKA-bootloader и кабель USB A-B, входящие в комплект поставки. |
ВИДЕО-инструкция по замене встроенного аккумулятора.

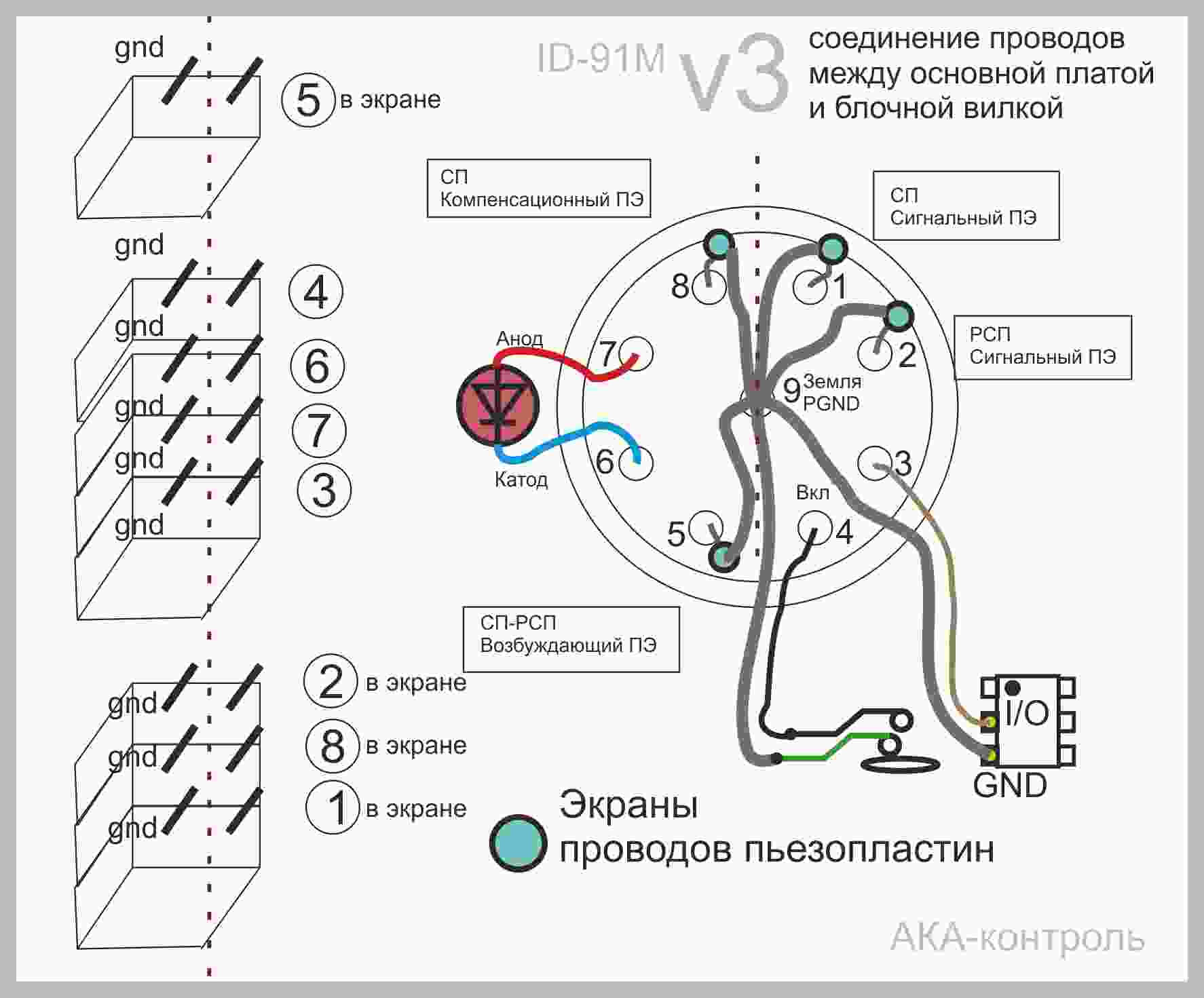

Схема соединений между основной платой и блочной вилкой разъема преобразователя. Схема приведена для помощи при сборке прибора после замены аккумулятора.
